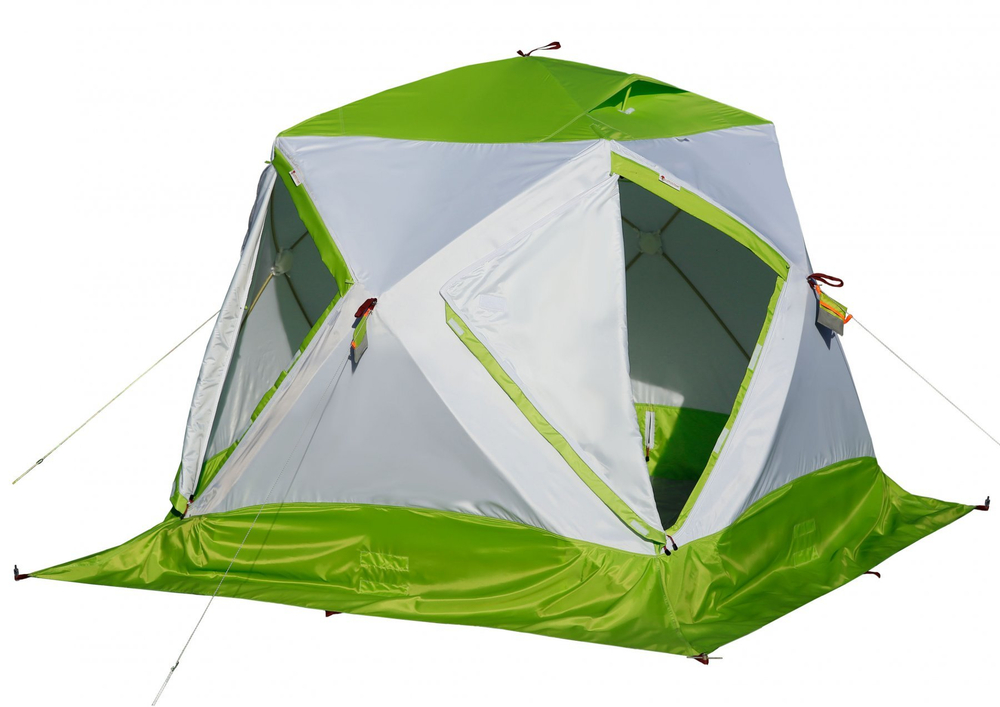

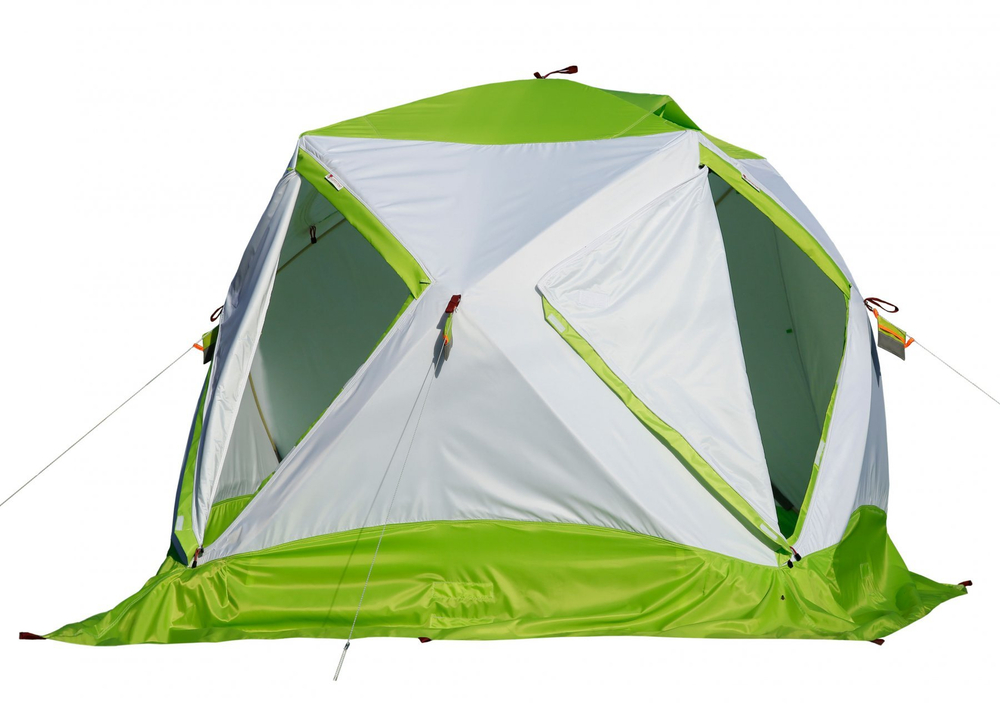

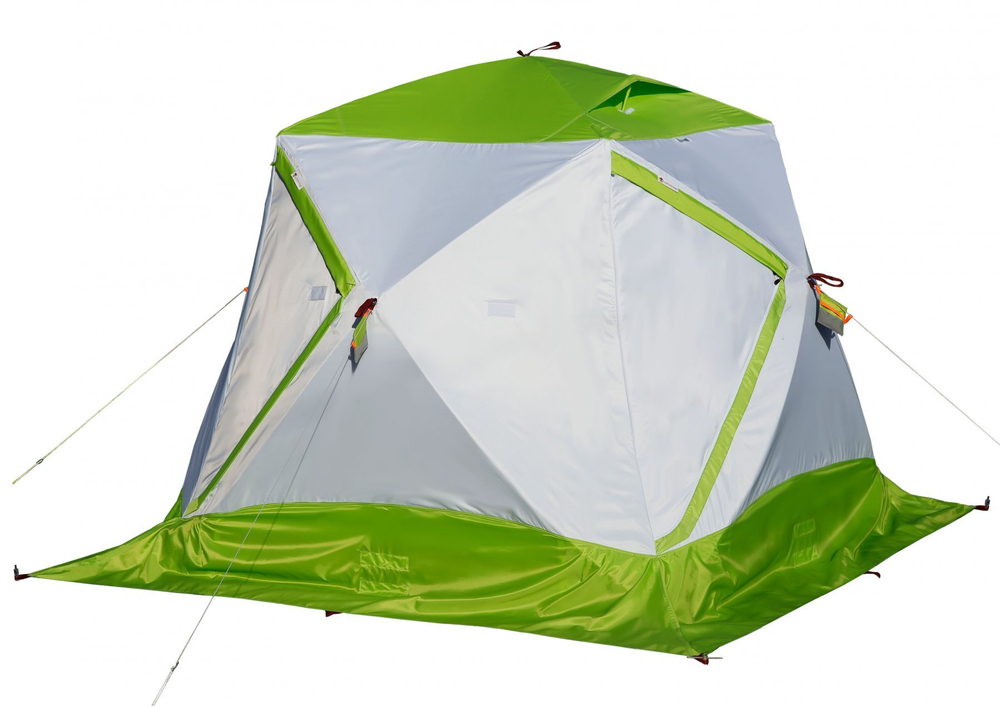

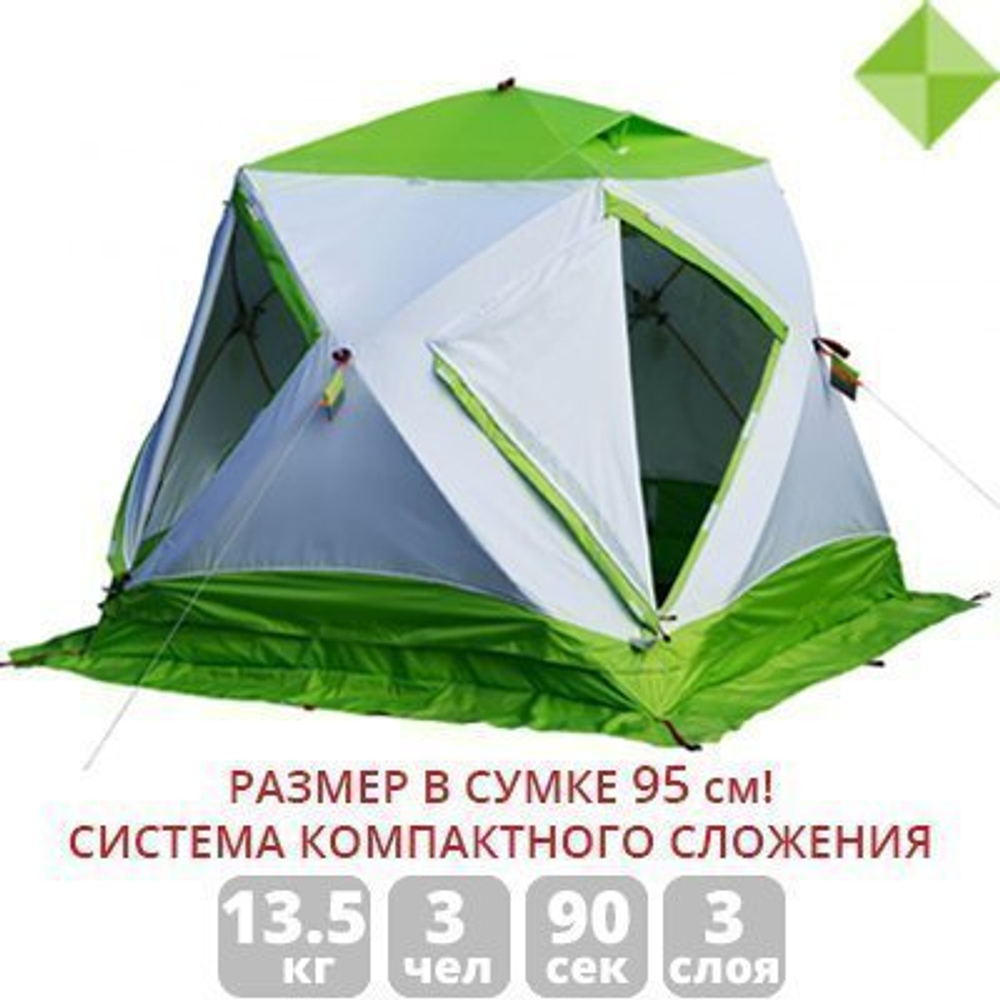

Утепленная зимняя палатка Лотос куб 3 Компакт Термо
Лотос куб 3 компакт термо – полуавтоматическая палатка куб для зимней рыбалки не имеющая аналогов в категории зимних палаток куб по компактности сложения, системе теплоизоляции тента, способу гидроизоляции днища, а также по системе защиты палаточного укрытия от дождя.
Утепленная палатка Лотос куб 3 термо обладает уникальной совокупностью ТТХ (тактико-технических характеристик), которые определяют ее высокую стоимость.
- Самый компактный в мире куб! Длина палатки в собранном и упакованном в сумку виде составляет всего 95 см (размер сопоставимых по габаритам аналогов - не менее 145 см);
- Оптимальное соотношение пропорций конструкции! Высота палатки 180 см при ширине дна 210 х 210 см;
- Уникальный теплоизолированный тент, состоящий из трех слоев, разделенных между собой сплошными воздушными прослойками, характеризуется высочайшей относительной теплоизоляцией и прочностью;
- Прочный каркас из стеклокомпозитной арматуры рассчитан на экстремальные перегрузки;
- Профессиональный комплект оснащения палатки для подледной рыбалки;
- Система надежной гидроизоляции дна и нижнего периметра стенок палатки! Палатка устанавливается внутрь гидроизоляционного дна (опция), выполненного в форме корыта с защитными бортиками высотой 20 см. Гидроизоляционное дно крепится с внешней стороны тента и надежно защищено от осадков защитной планкой на липучке;
- Универсальная система креплений внешних съемных элементов в оконных проемах палатки позволяет устанавливать в них: прозрачное окно, клапан под теплообменник, огнеупорный клапан, противомоскитную сетку (опция);
- Гидро-термоизоляционное дно с отверстиями под лунки обеспечивает надежную гидроизоляцию и термоизоляцию пола и нижнего периметра палатки, защищая поверхность пола от затекания воды через лунки (опция);
- Влагозащитный тент дублирует все функциональные элементы палатки обеспечивая укрытию полную защиту от дождя (опция);
- Дополнительное съемное утепление в виде внутреннего тента из высокотехнологичного нетканого материала с высокой теплоизоляцией и полным отсутствием конденсата (опция);
- Теплоизоляция палатки сопоставима со стационарным укрытием! Надежный трехслойный тент и герметичная конструкция укрытия обеспечат комфортные условия в палатке даже при экстремальном морозе и штормовом ветре;
- Компрессионная сумка-рюкзак! Компрессионная система на трех ремнях-утяжках позволяет компактно сжать упакованную палатку до 30 см в диаметре.
Процесс раскрытия и сложения палатки показан в видеоролике:
Процесс установки палатки в гидро-термоизоляционное дно показан в видеоролике (на примере модели "Куб 4 Термо"):
Уникальный каркас ЛОТОС Куб Компакт Термо

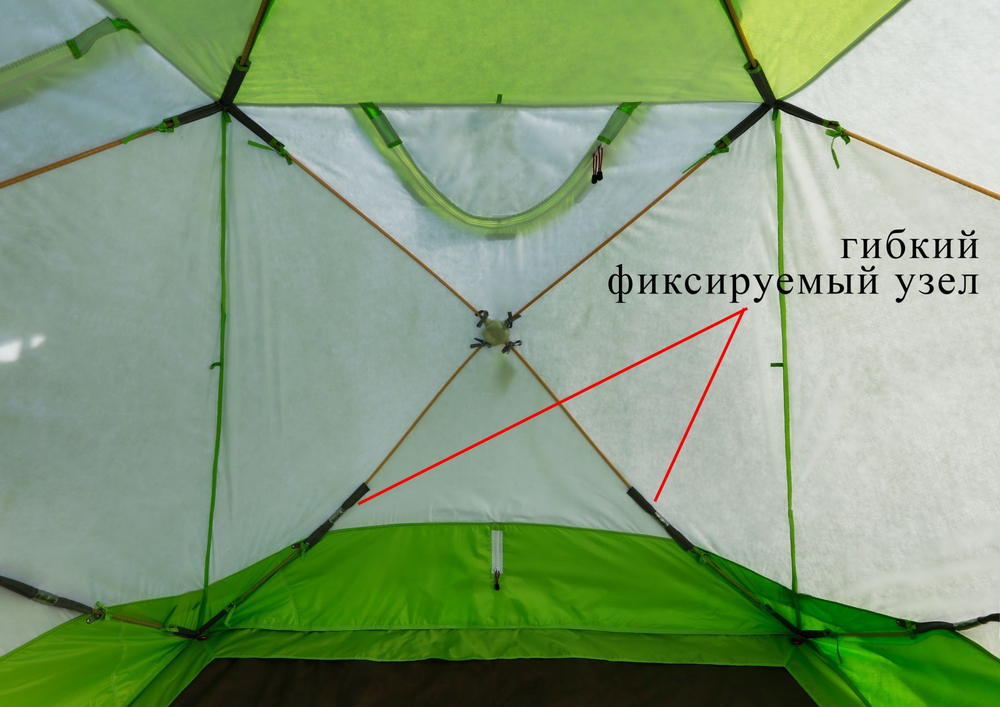

Отличительная особенность палаток серии ЛОТОС Куб Компакт заключается в уникальной конструкции каркаса, позволяющей компактно складывать палатку в транспортировочное положение. При внешних размерах палатки в раскрытом состоянии ДхШхВ: 210 *210 *180 см ее размер по длине в сложенном виде в сумке составляет всего 95 см!!! Это рекордное значение для палаток конструкции куб. Аналогичные модели палаток кубической формы с трехслойным тентом имеют размер в сложенном виде по длине не меньше 145 см; для их перевозки подойдет не каждый автомобиль.
Возможность такого компактного сложения палатки достигается за счет двойного сложения нижних дуг каркаса, оснащенных гибким фиксируемым узлом.
Гибкий фиксируемый узел включает в себя встречно запрессованные на стеклокомпозитную арматуру металлические насадки со стопорными кольцами.
Насадки соединены между собой стальным нержавеющим тросом диаметром 1,5 мм. В разложенном состоянии трос свободно проскальзывает внутрь полости насадок, тем самым позволяя им производить полную встречную состыковку. С внешней стороны насадок установлен подвижный фиксатор, который фиксирует их между собой в разложенном состоянии.
Фиксатор жестко соединен с защитным рукавом из прочного стропельного материала. Защитный рукав плотно обхватывает стопорные кольца, тем самым исключая самопроизвольный сдвиг фиксатора, а также защищает тент палатки от возможного повреждения сложенной дугой.
Система компактного сложения с применением гибкого фиксируемого узла проста и надежна в эксплуатации, в ней отсутствуют сложные узлы, которые могут заклинить или замерзнуть на морозе, систему практически невозможно сломать! Сложение дуги с гибким фиксируемым узлом осуществляется в одно движение и занимает не более 2-х секунд.
В каркасе ЛОТОС Куб 3 Компакт Термо
применена шарнирная система крепления дуги в "хабе" (механизме раскрытия). Дуга крепится шплинтом из каленой стали диаметром 3,5 мм. Система крепления дуги с использованием шплинта позволяет добиться максимального соотношения прочность/вес для данного узла. Соединения прута с механизмом усилены насадкой - трубкой диаметром 12,0 мм, запрессованной на концы прута. Благодаря усилению насадкой место соединения, где сверлится отверстие, гарантированно защищено от излома.
Модель 2019 года выпуска комплектуется усиленным механизмом, отлитым из полиамида и рассчитанным на экстремальные перегрузки.
На механизм установлена пожизненная гарантия от производителя!
Уникальный теплоизолированный тент ЛОТОС
Палатка ЛОТОС Куб 3 Компакт Термо оснащена уникальным запатентованным тентом, который характеризуется повышенным показателем теплоизоляции и прочности.
Тент состоит из трех слоев материала (рис. 8) сшитых между собой по периметру деталей (элементов) тента, где:
- верхний (внешний) слой (1) – ветровлагозащитная ткань повышенной плотности Polyester Oxford 300D WR (влагозащита не менее 3000 мм вод. ст.);
- промежуточный слой (2) – нетканое полотно из высокотехнологичного теплоизоляционного ворсистого материала толщиной около 2,0 мм (плотностью 250 г/м2) из смеси теплоизолирующих и связующих полиэфирных волокон, обладающий высокой прочностью на разрыв (не ниже 300 Н) и низкой теплопроводностью, что позволяет применять его в качестве очень эффективного утеплителя, который не нуждается в поверхностном креплении с внешними слоями (1) и (3);
- нижний (внутренний) слой (3) - влагозащитная ткань средней плотности Polyester Oxford 210D (влагозащита не менее 1000 мм вод. ст.)
Слои (1),(2),(3) соединены между собой путем сшивания нитяным швом (5) по периметру деталей (элементов) тента с образованием между ними воздушных зазоров (4) без использования дополнительных точечных креплений слоев по всей остальной площади поверхности тента. Благодаря этому, а также за счет «неслипаемости» используемых материалов (так как верхний (1) и нижний (3) слои изготовлены из тканого материала, а промежуточный (2) - из нетканого с достаточно большим ворсом), между соседними слоями образуются устойчивые сплошные воздушные зазоры (4), которые создают дополнительный теплоизолирующий эффект (известно, что воздушный зазор, замкнутый между слоями теплоизолирующей конструкции, очень эффективно сохраняет тепло).
Теплоизоляционный тент "ЛОТОС", состоящий из трех слоев со сплошным воздушным зазором по всей площади поверхности деталей тента, значительно превосходит по относительному уровню теплоизоляции традиционный трехслойный тент с "термостежкой" (рис. 9), в котором эффективная площадь воздушного зазора между слоями существенно уменьшается из-за многочисленных скрепляющих слои тента спаек, служащих при этом эффективными «мостиками холода».
Помимо более высокой теплоизоляции тент "ЛОТОС", состоящий из трех сшитых слоев с применением в качестве теплоизоляции прочного нетканого материала войлочного типа, отличается очень высокой прочностью на разрыв и значительно превосходит по прочности традиционные многослойные тенты с применением в качестве теплоизоляции синтепона (по существу – искусственной ваты).
Применение прочного нетканого материала в качестве теплоизоляции полностью исключает нежелательную "миграцию" утеплителя между внешними слоями тента и не требует дополнительного крепления к ним внутреннего слоя утеплителя.
Уникальная система гидроизоляции дна и нижнего периметра стенок палатки ЛОТОС
Палатка ЛОТОС Куб 3 Компакт Термо (лонг) оснащена уникальной запатентованной системой гидроизоляции дна и нижнего периметра стенок палатки, позволяющей изолировать от промокания как сам пол палатки, так и нижние края стенок утепленного тента.
В модели ЛОТОС Куб 3 Компакт Термо (выпуск 2019 года) применена совершенно новая конструкция расположения внешней защитной юбки. Юбка имеет ширину 50 см и крепится к линии порога на высоте 20-30 см от уровня пола.
Гидроизоляционное дно (опция, приобретается отдельно) крепится на поверхности льда по всем четырем углам за петли с металлическими кольцами. Палатка устанавливается в гидроизоляционное дно, края которого сверху накрываются внешней юбкой, обеспечивающей надежную защиту от попадания осадков внутрь «гидро-корыта».
Крепление палатки к гидроизоляционному дну осуществляется при помощи крепежных петель, которые расположены под внешней юбкой. Внешняя юбка дополнительно крепится "липучкой" в ее средней части, тем самым фиксируя бортики гидроизоляционного дна в вертикальном положении.
Гидроизоляционное дно изготовлено из цельнокроеного прочного морозостойкого материала ПВХ плотностью 630 г/м2.
Палатка с гидроизоляционным дном обладает рядом преимуществ перед традиционным утепленным полом:
- Дно внутри палатки гарантированно остается сухим в процессе рыбалки, что позволяет размещать на его поверхности различные предметы обихода без риска их промокания.
- Сухое дно палатки позволяет эффективно производить его утепление, используя для этого облегченные матерчатые утепленные полы пониженной влагостойкости. Сухой утепленный пол, в отличии от намокшего, имеет более высокие теплоизоляционные свойства; его более удобно транспортировать и хранить (просушивать) после эксплуатации.
- Нижние края стенок тента палатки находятся внутри влагостойкого «корыта» и надежно защищены от промокания и дальнейшего обмораживания, что очень важно именно для многослойного утепленного тента, так как в оттепель, когда палатка установлена на талый лед, или когда вода скапливается под палаткой от теплового излучения установленных в ней обогревателей, многослойный тент палатки имеет свойство «всасывать» воду, которая в последующем замерзает между его слоями, значительно уменьшая теплоизоляцию укрытия, усложняя сборку палатки и ее просушивание после эксплуатации.
- Высокий бортик гидроизоляционного дна хорошо защищает периметр палатки от продувания снизу и образует дополнительный (четвертый) слой ткани с воздушной прослойкой, увеличивая тем самым эффективность теплоизоляции палаточного укрытия.
- Гидроизоляция дна уменьшает уровень влажности в помещении палатки, тем самым уменьшая вероятность образования конденсата на стенках тента.
Отверстия под лунки в гидроизоляционном днище могут быть вырезаны пользователем самостоятельно, исходя из конфигурации размещения им оборудования. Для оптимальной защиты пола палатки рекомендуется устанавливать - фланец для отверстия под лунку «ЛОТОС 200» (опция), который образует бортик, исключающий затекание воды из лунки на поверхность пола.
При самостоятельном размещении отверстий под лунки без применения фланцев, рекомендуется вырезать отверстия круглой формы диаметром 20 см, так как такое отверстие позволит в дальнейшем, при необходимости, установить в него фланец, диаметр которого также равен 20 см.
Эксплуатация палатки совместно с гидроизоляционным дном, в котором установлены фланцы для отверстия под лунки, позволяет, при необходимости, перекрывать эти отверстия (накрыть любым плоским предметом), тем самым обеспечивая внутри палаточного укрытия минимальную относительную влажность. Герметичное палаточное укрытие в совокупности с системой обогрева и правильной вытяжки, минимизирует образование конденсата на стенках палатки.
При эксплуатации палатки без гидроизоляционного дна, крепление палатки ко льду (грунту) рекомендуется производить за усиленные петли, расположенные по углам палатки под внешней юбкой. Петли для крепления усилены ПВХ вставками, обеспечивающими защиту материала палатки от протирания в местах опоры каркаса на грунте.
Крепление палатки с натяжкой по всем четырем углам именно под юбкой, в местах сочленения дуг, жестко и надежно фиксируют палатку на грунте, обеспечивая лучшую ветроустойчивость, чем аналогичное крепление за саму юбку. Хорошо растянутая по всем четырем углам палатка обеспечивает правильное расположение внешней и внутренней ветрозащитных юбок.
Уникальное Гидро-термоизоляционное дно ЛОТОС Куб 3 (210х210) с отверстиями под лунки
Гидро-термоизоляционное дно состоит из двух частей: гидроизоляционного дна и вложенного в него утепленного пола.
Утепленный пол полностью повторяет форму гидроизоляционного дна и имеет одинаковый с ним размер 210 х 210 см. Пол изготовлен из теплоизоляционного материала с металлизированным покрытием (Пенофол, тип А, толщина 10 мм), вложенного в герметичный чехол из влагостойкой ткани полиэстер Оксфорд 300Д ПУ4000.
На поверхностях гидроизоляционного дна и утепленного пола установлены по три фланца для отверстий под лунки, которые совмещаются и тем самым фиксируют две части гидро-термо-дна между собой. Фланец утепленного пола выполнен без кольцевого бортика, благодаря чему он может плотно надеваться на кольцевой бортик фланца, установленного в гидроизоляционном дне.
В гидро-термоизоляционном дне в базовом исполнении установлено три фланца (отверстия под лунку). Плотно совмещенные фланцы надежно фиксируют между собой поверхности гидроизоляционного дна и утепленного пола, тем самым образуя единую цельную конструкцию с высоким уровнем эстетики.

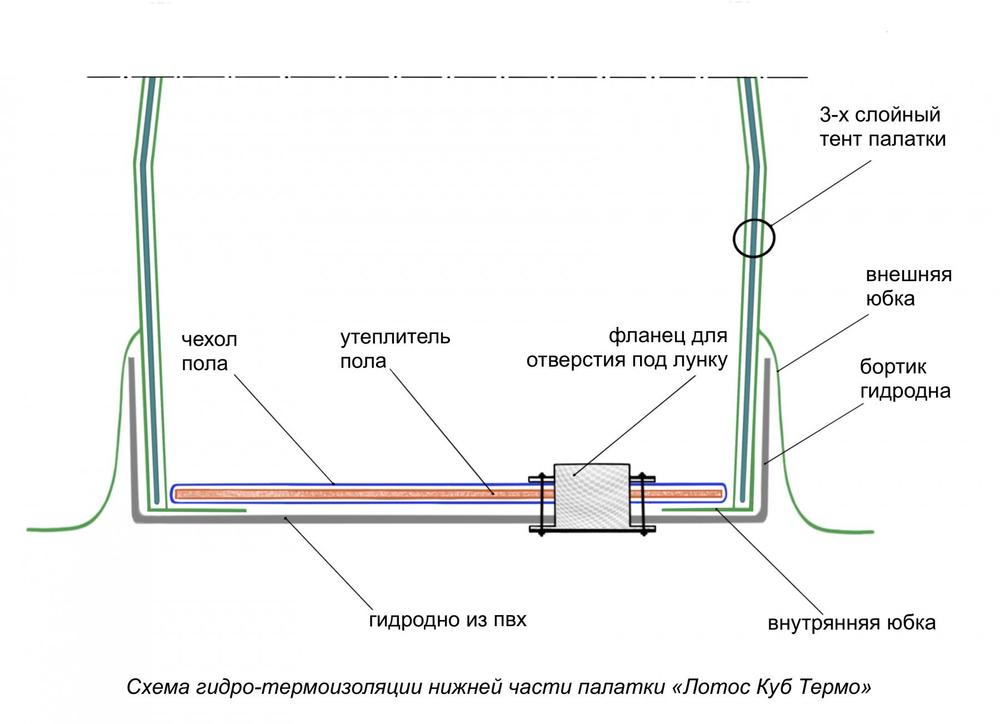

Расположение элементов, обеспечивающих защиту укрытия можно рассмотреть на «Схеме гидро-термоизоляции палатки «Лотос Куб Термо», где в разрезе показана нижняя часть палатки.
- Гидроизоляционное дно из ПВХ оснащено бортиками высотой 20 см и гарантирует полную защиту от попадания воды и влаги внутрь «корыта».
- Стенки палатки расположены внутри «корыта», благодаря чему трехслойный тент защищен от промокания и впитывания влаги между его слоями.
- Внешняя юбка накрывает бортики гидродна сверху, защищая его края от внешних осадков. Длинная внешняя юбка отсекает ветровые потоки, значительно снижая задувание ветра под гидродно, что, в свою очередь, может быть причиной обмораживания лунок.
- Утепленный пол имеет практически максимальный, для его веса, КПД теплоизоляции, так как состоит из цельного утеплителя (пенофол толщиной 10 мм), упакованного в герметичный тканевый чехол (водостойкость не ниже 3000 мм вод столба). Все три слоя утепленного пола разделены воздушными прослойками и не имеют «мостиков холода».
- Внутренняя юбка застилается под края утепленного пола, что исключает возможное задувание (сквозняки) в жилое пространство палатки по нижнему периметру.
- Утепленный пол, изготовленный из тканого материала, полностью накрывает своей поверхностью гидроизоляционное дно, изготовленное из весьма вредного для человека материала ПВХ (поливинилхлорид), тем самым обеспечивая внутри жилого помещения палатки экологически чистые условия. ПВХ остается с внешней стороны днища, надежно защищая укрытие от воды и механических повреждений.
- Гидро-термоизоляционное дно оснащено фланцами для отверстий под лунки с бортиками 5 см, исключающими затекание воды из лунок на поверхность пола.
Защита палатки ЛОТОС Куб от дождя
Защита утепленной палатки от дождя обеспечивается при помощи Влагозащитного тента ЛОТОС Куб 3, который оснащен надежной системой крепления к куполу палатки и грунту. Влагозащитный тент выполнен из прочной высококачественной ткани полиэстер Оксфорд 240Д (плотность 140 г/м2) водостойкостью не менее 10 000 мм вод. столба. Швы тента проклеены герметизирующей лентой.
Влагозащитный тент дублирует все функциональные элементы палатки ЛОТОС Куб 3 Термо и является безальтернативным вариантом надежной защиты такого многослойного укрытия от дождя.
Оснащение палатки ЛОТОС Куб 3 Компакт Термо
Зимняя палатка ЛОТОС Куб 3 Компакт Термо имеет полный профессиональный комплект оснащения, в который входят: внутренняя и внешняя юбки, регулируемый клапан для вытяжной трубы (опция), регулируемый приточный клапан, регулируемые вытяжные клапаны, окошки на боковых стенах, две входные двери, полочка под потолком, внутренние крепления для одежды и аксессуаров, усиленные крепления для ввертышей и растяжек, светоотражающие элементы на стенках палатки, двухсторонние защитные планки на молниях дверей, защитные колпачки на механизмах (хабах) каркаса.
Палатка оснащена двумя смежными дверями. Двери оснащены прочной молнией №10 с двумя встречными замками.

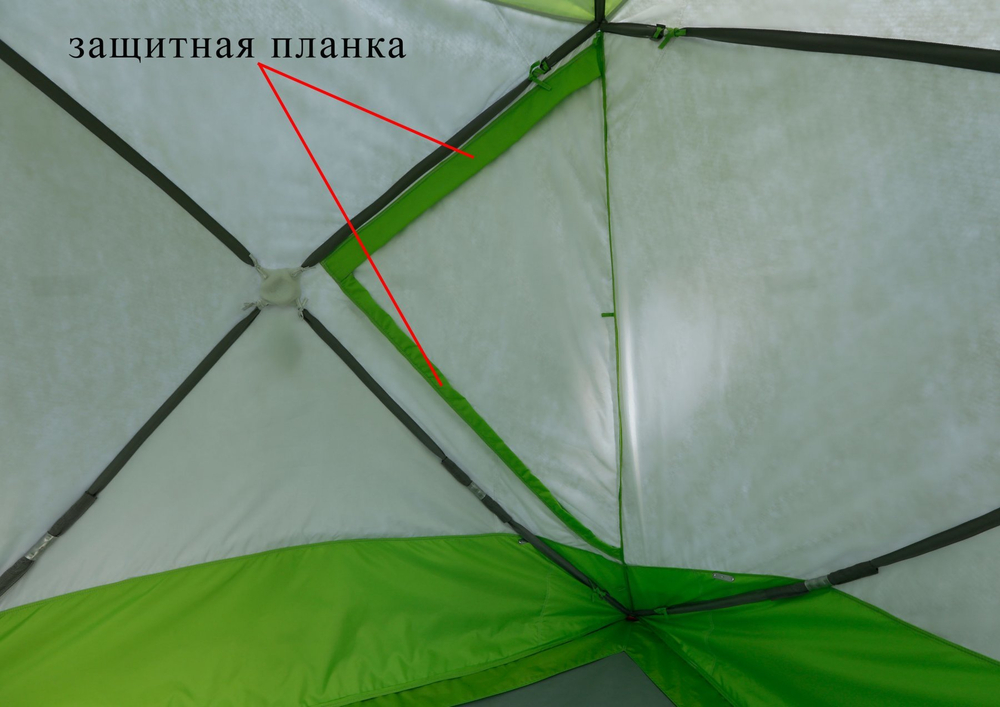

Молнии дверей оснащены защитными утепленными планками на липучках. При этом планки размещены с двух сторон тента, снаружи и изнутри. Планки надежно перекрывают дверную молнию, защищая ее от продувания ветром и обмораживания.

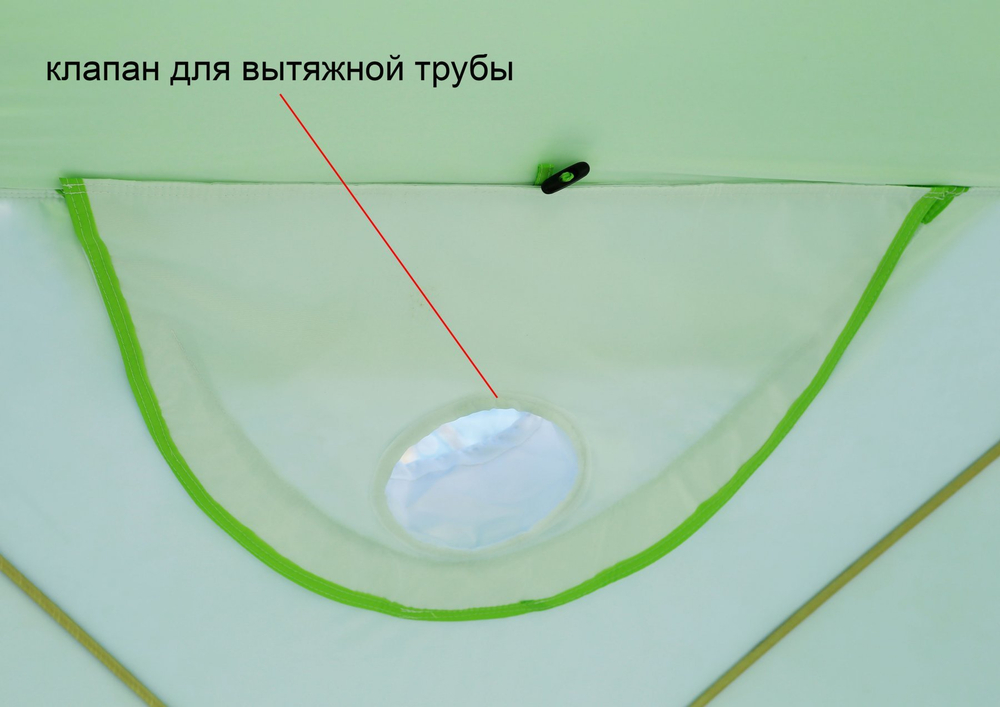

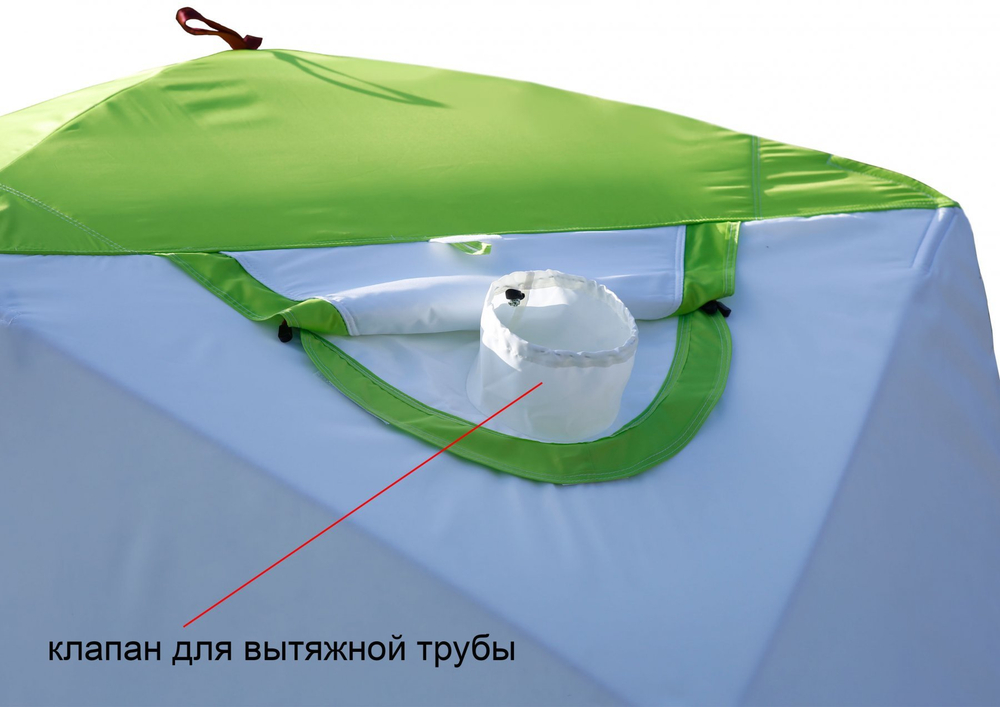

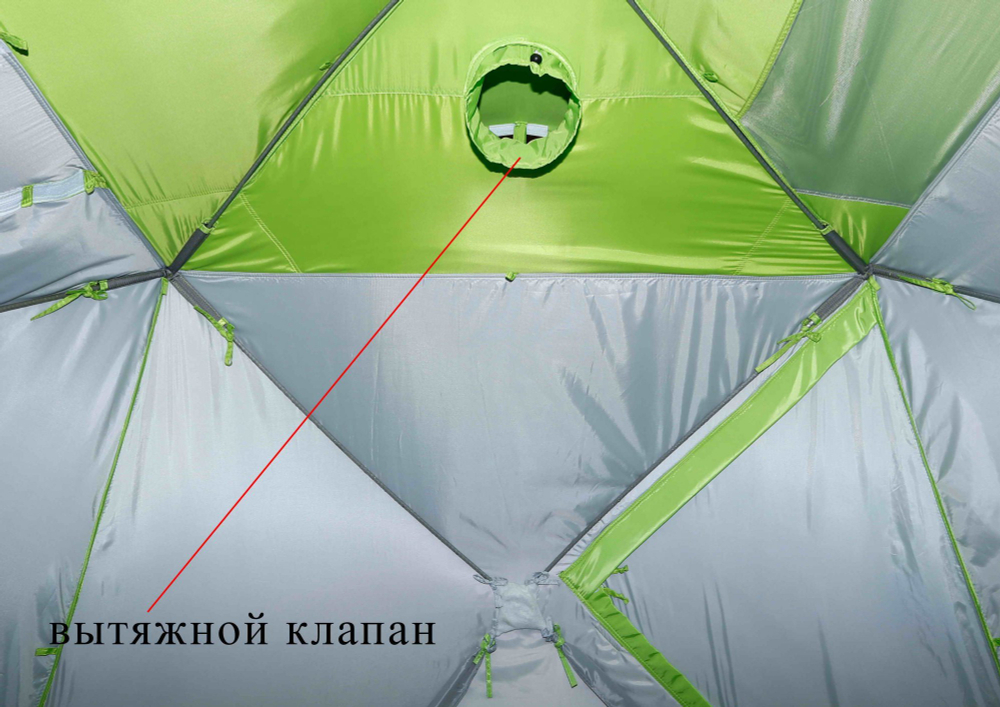

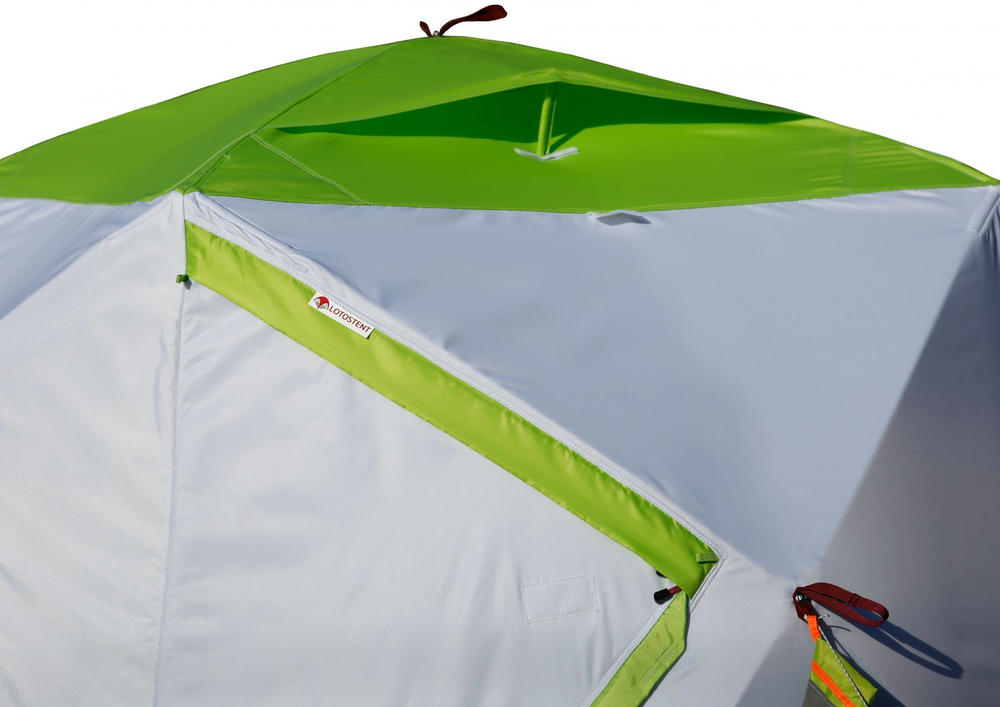

В верхней части крыши расположен вытяжной клапан с системой регулирования его диаметра и наружным защитным козырьком, который фиксируется опорной стойкой. При необходимости козырек опускается и фиксируется липучкой, перекрывая клапан снаружи.

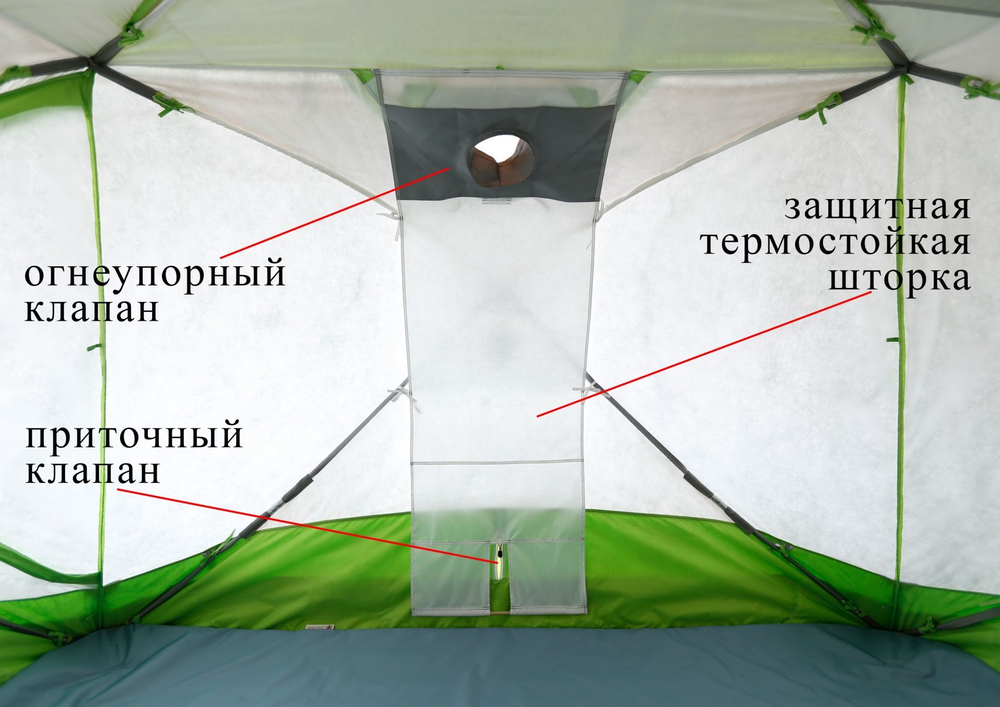

На одной из стенок, в нижней части, расположен регулируемый приточный клапан для подсоса воздуха. В потолочной части палатки встроена полочка из сетки для хранения и просушивания крупных вещей.

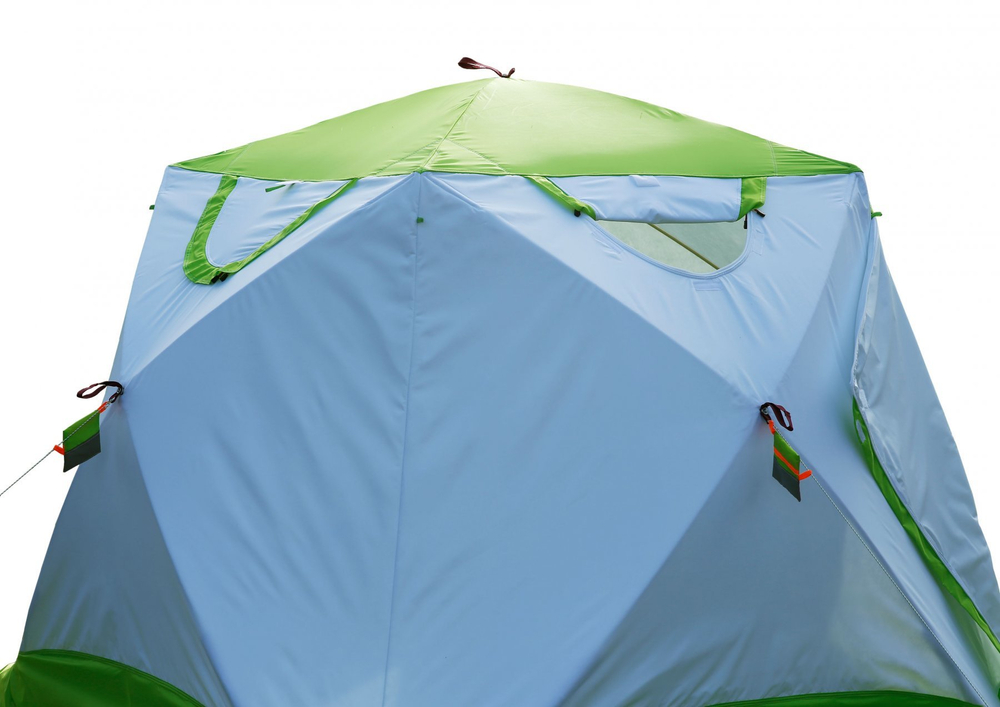

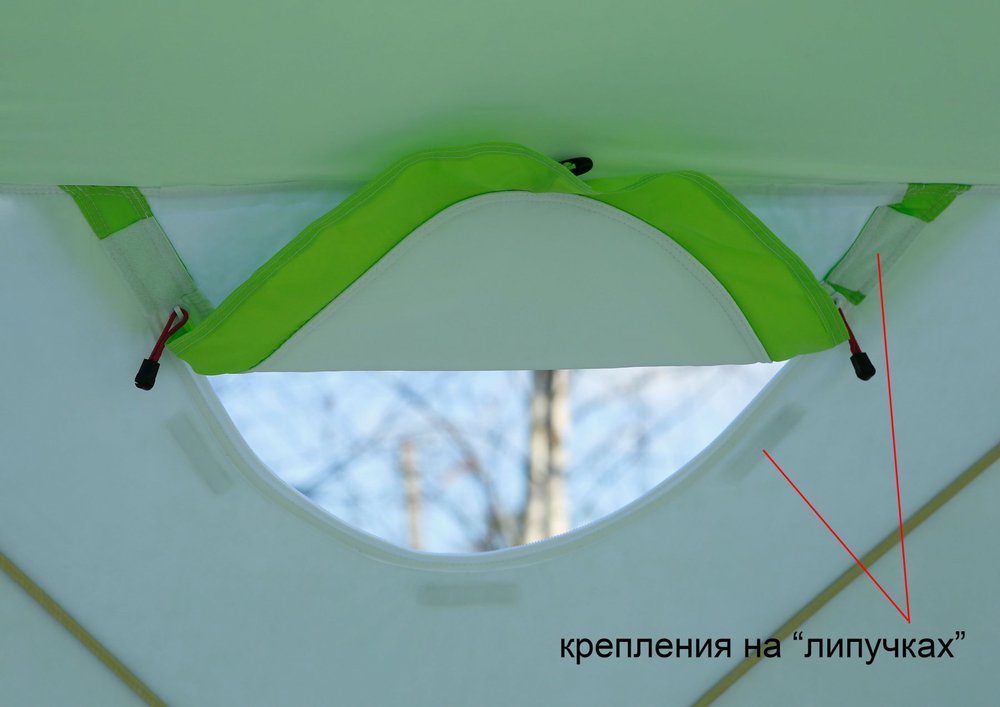

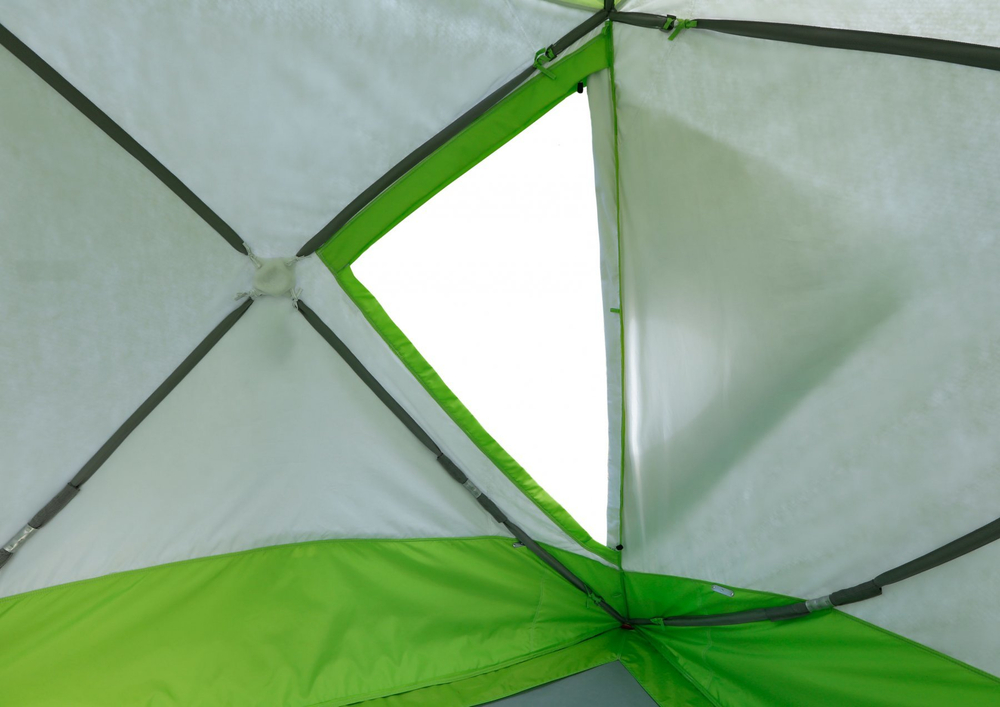

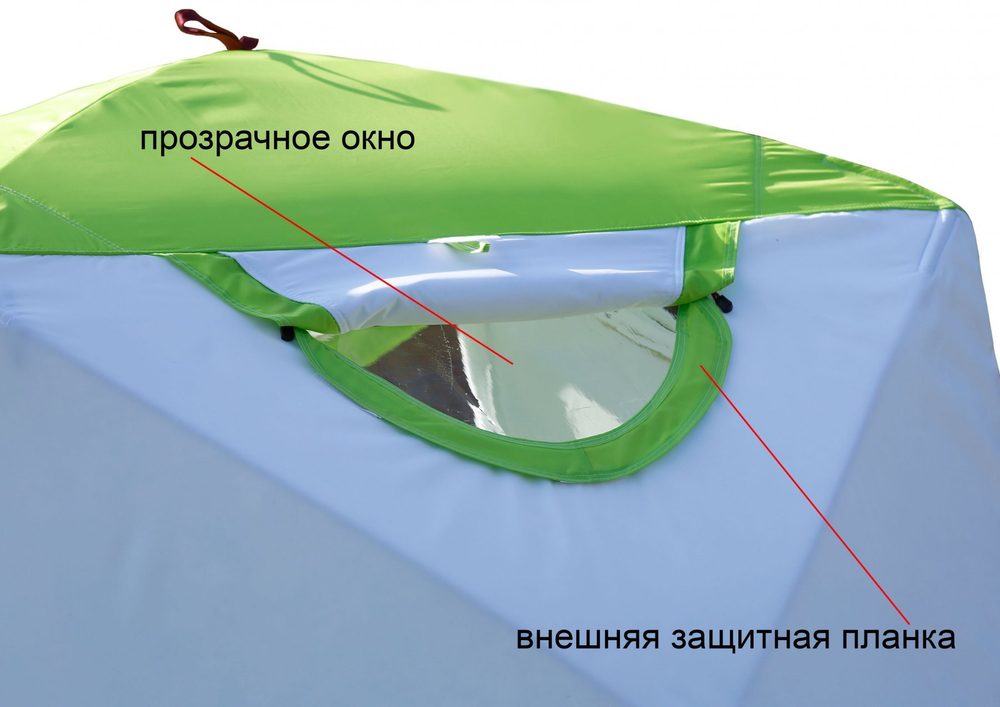

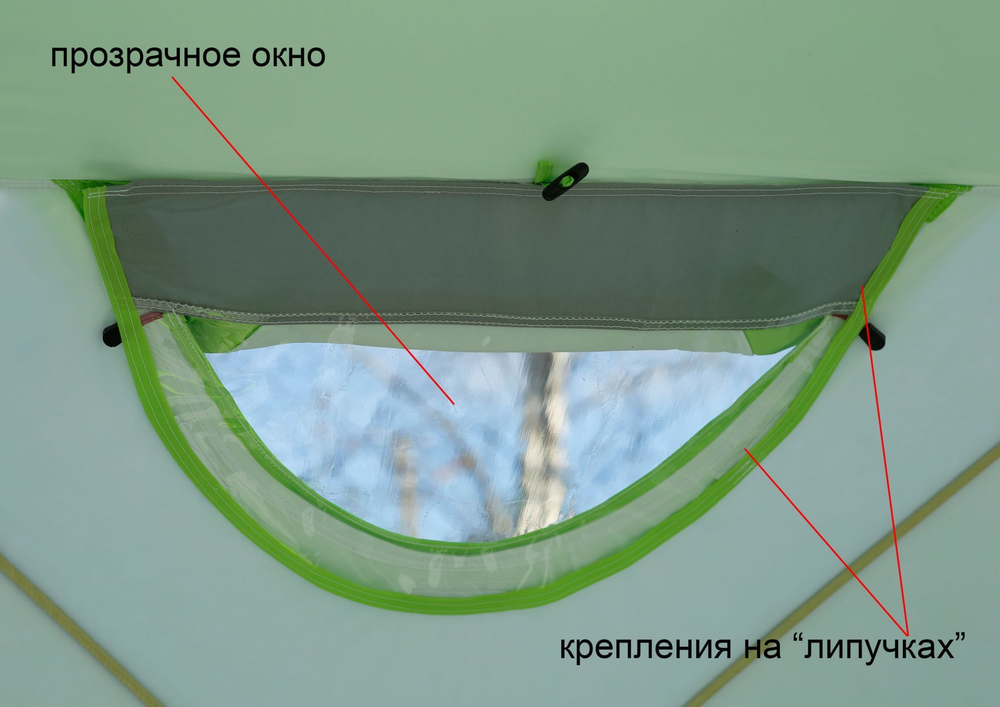

На противоположных от входов стеках палатки размещены два окошка, оснащенные универсальной системой крепления внешних съемных элементов. В качестве креплений для съемных элементов применяется "липучка" вшитая по периметру оконного проема как с внутренней, так и с внешней стороны. В конструкции предусмотрено четыре съемных элемента (опция, приобретаются отдельно): съемное прозрачное окно, съемный клапан под вытяжную трубу теплообменника, съемный огнеупорный клапан (кремнеземный) под вытяжную трубу дровяной печи, съемная противомоскитная сетка.

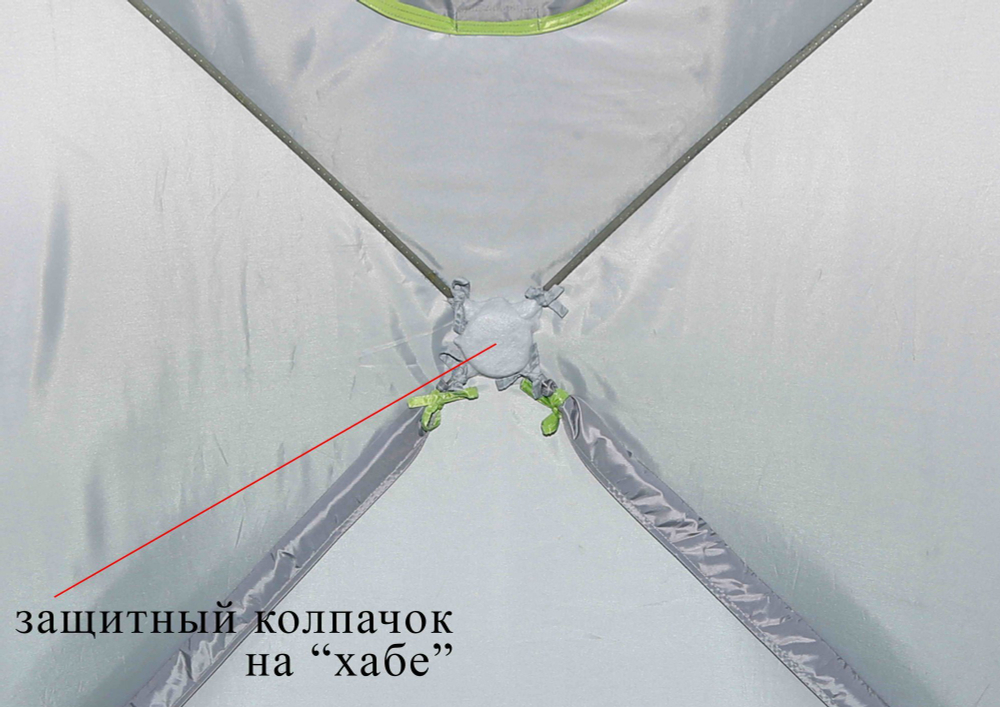

Все пять "хабов" каркаса закрыты с внутренней стороны защитными колпачками. Колпачки на "хабах" изготовлены из мягкого демпферного материала и эффективно защищают тент палатки от повреждения "хабами" каркаса при ее сложении. Также, закрытые колпачками "хабы" не повреждают сумку палатки при транспортировке. Внешняя ветрозащитная юбка оснащена восемью усиленными креплениями для ввертышей.
Базовая комплектация:
- Палатка в сборе – 1 шт.
- Компрессионная сумка-рюкзак – 1 шт.
- Шнуры-растяжки – 4 шт.
- Паспорт – 1 шт.
Дополняющие товары(приобретаются отдельно):
- Внутренний тент легкий ЛОТОС Куб 180х210х210
- Внутренний тент утепленный ЛОТОС Куб 180х210х210
- Влагозащитный тент ЛОТОС Куб 3
- Пол утепленный ЛОТОС Куб 210х210 ПУ1000
- Пол утепленный ЛОТОС Куб 210х210 ПУ4000
- Пол утепленный ЛОТОС Куб 210х210 ПУ4000 с отверстиями под лунки
- Дно гидроизоляционное ЛОТОС Куб 3 (210х210)
- Дно гидро-термоизоляционное ЛОТОС Куб 3 (210х210) с отверстиями под лунки
- Фланец для отверстия под лунку
- Съемное прозрачное окно (полиуретан -40°С)
- Съемный клапан под вытяжную трубу теплообменника

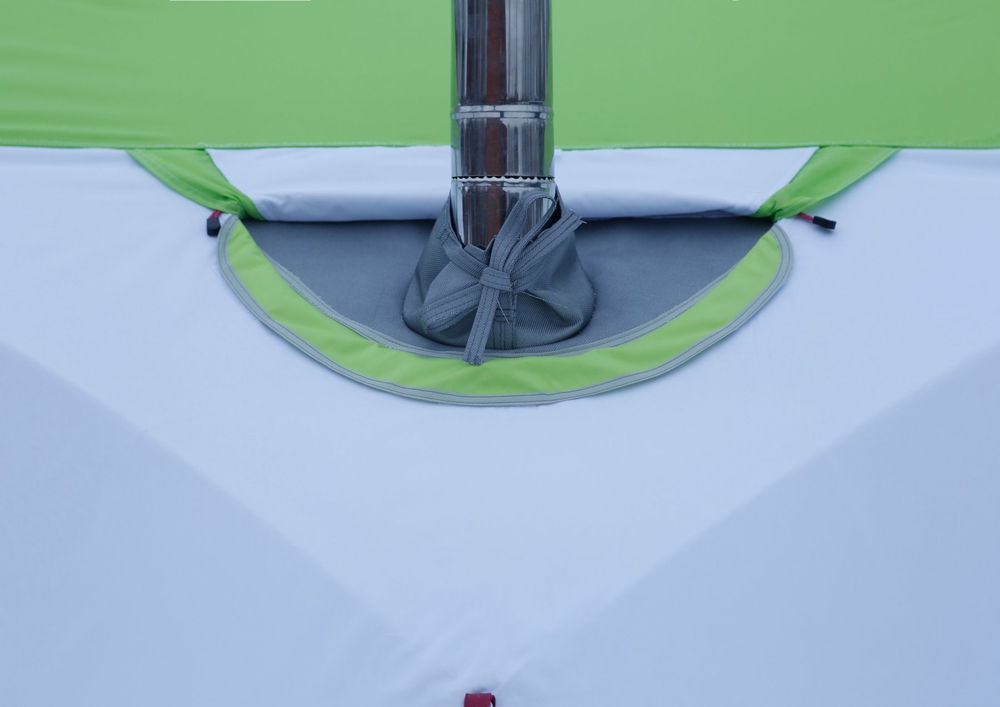

- Съемный огнеупорный клапан (кремнеземный, 1000°С)
- Съемная противомоскитная сетка на окно
- Органайзер ЛОТОС Куб 210х210 (настенная полка с карманами)
- Ввертыши из нержавеющей стали
- Сумка-рюкзак компрессионная "Лотос" (110 см)
- Полка подвесная (4-х гранная)
- Колпачок на хаб (компл 5 шт)

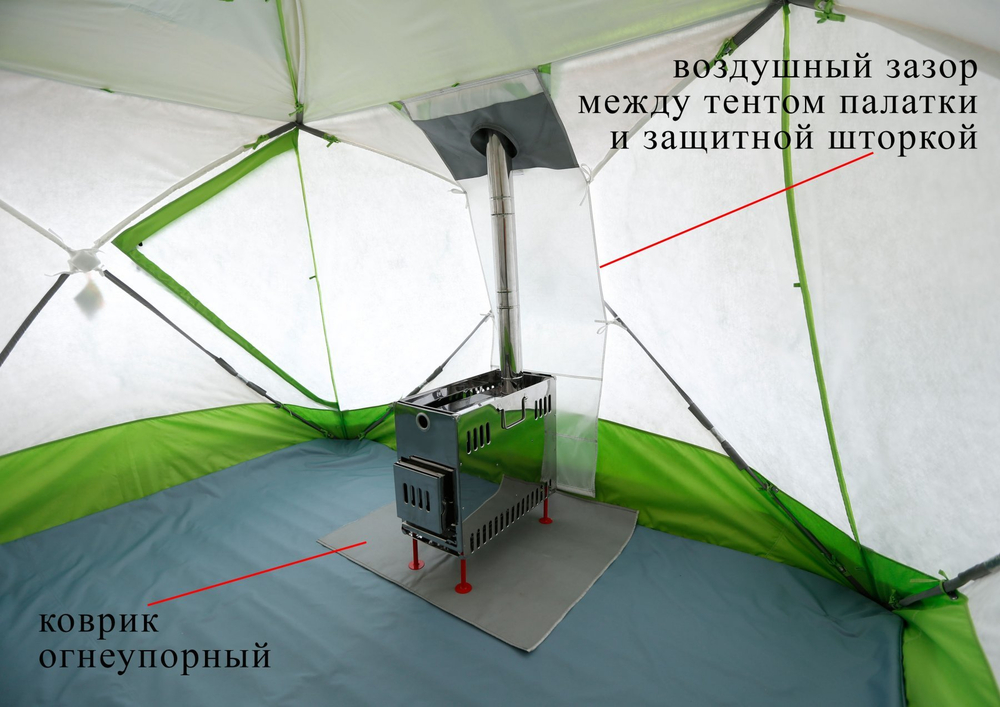

- Коврик огнеупорный под печь
Характеристики:
Размер (Д х Ш х В), м | 2,10 х 2,10 х 1,80 | |
Размер в чехле (Д х Ш х В), м | 0,95 х 0,32 х 0,32 | |
Вес комплекта, кг | 14,2 | |
Вес изделия, кг | 13,5 | |
Вместимость, чел | 3 | |
Время раскрытия/сборки, секунды | 90 | |
Количество входов/выходов, шт | 2 | |
Ветроустойчивость | высокая | |
Наличие юбок (наружняя/внутренняя), см | 25 / 15 | |

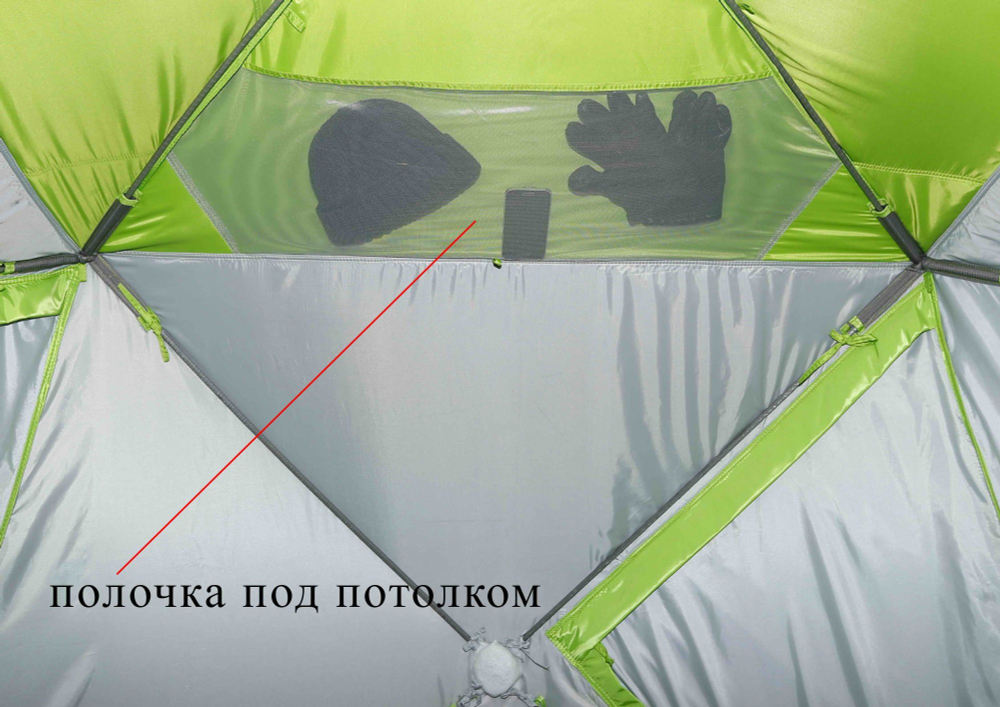

Внутренние карманы, шт | да (потолочная полочка) | |

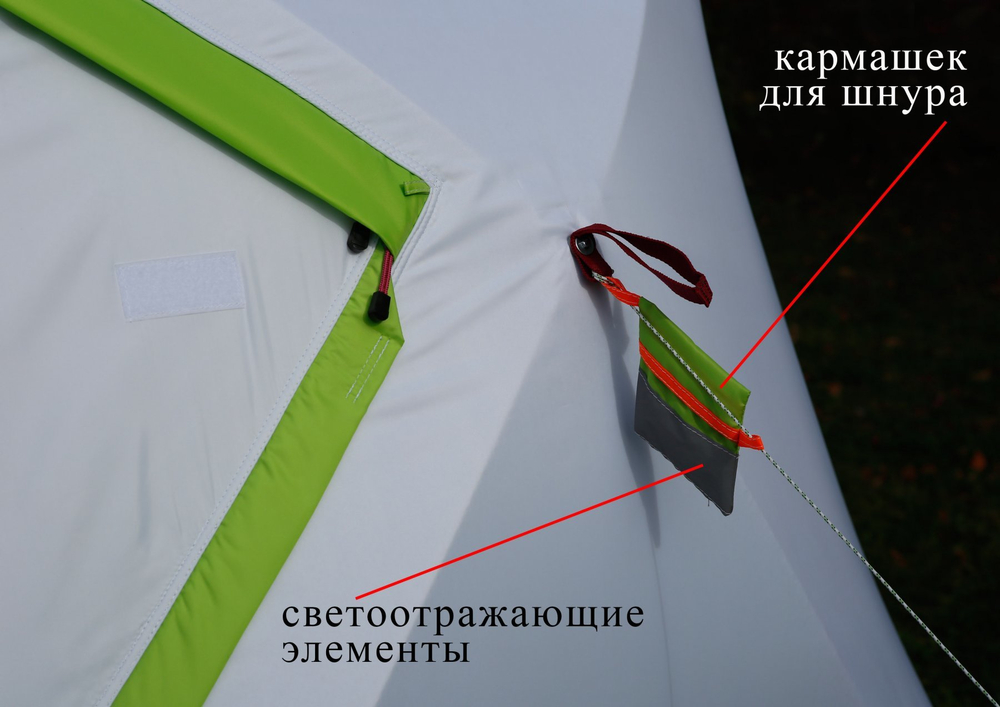

Светоотражающие элементы | да | |
Количество вытяжных клапанов, шт | 3 | |
Защитная планка на молнии входа | да (внешняя + внутренняя) | |
Количество смотровых окон, шт | 2 | |
Объём палатки, м³ | 5,7 | |
Артикул-1 | 17044 |
