Про лучи

50 Кгц

Так называемая «морская» частота. Разработана для мощного пробивания толщи морской воды. Создает луч порядка 90 градусов, который способен отображать дно на глубинах до 1500 метров.

83 кГц

Частота, разработаная для использования на мелководье - это 6м и мельче. Создает луч порядка 6090 градусов. Соответственно захват дна становиться больше в два раза в сравнении с 200 кГц лучом. С одной стороны хорошо - больше покрытие дна, с другой стороны падает точность прорисовки дна, особенно при прохождении вдоль берегового свала, когда одна сторона луча касается верхнего края бровки, а другая нижнего.

200 кГц

Самая распространенная частота для 2Д эхолотов. Работает примерно до 300 метров, создает луч шириной до 2840 градусов (при условии установки высокого уровня чувствительности) и наиболее чистую и четкую картинку.

455 кГц

Создает луч порядка 16 - 20 градусов. В последнее время все чаще используется в эхолотах в комбинации 200/455 кГц вместо 83/200кГц.



Для эхолотов нового поколения DSI, HDI и LSS внедрены две новые частоты DI (нижнего сканирования) - 455 и 800 кГц.

455 кГц  DI

Позволяет дальше в стороны и глубже пробивать толщу воды, приблизительно процентов на 30 в сравнении с 800-ой частотой. Но несколько уступает в тонкости прорисовки деталей донных структур.  Создает луч порядка 75 градусов.

800 кГц DI

Несколько сокращает длину боковых лучей и начинает «теряться» на глубине более 18 метров при значительно заиленном дне. С другой стороны, при быстром поиске на полной скорости (разумеется, не на значительных глубинах), я бы предпочел включить именно ее. Потому как, при такой, существенно превышающей остальные частоте посылания импульса, картинка имеет шанс изобразиться детальнее, чем на 455 частоте, не говоря уже о классических 200, 50, 83 кГц. На практике получается, что 455 кГц все-таки намного чаще применяется, и включать 800 есть смысл только либо на глубинах менее 6 метров или для тонкой прорисовки Даунсканера (нижнего высокочастотного луча), и то до глубины 15 метров. Создает луч порядка 45 градусов.

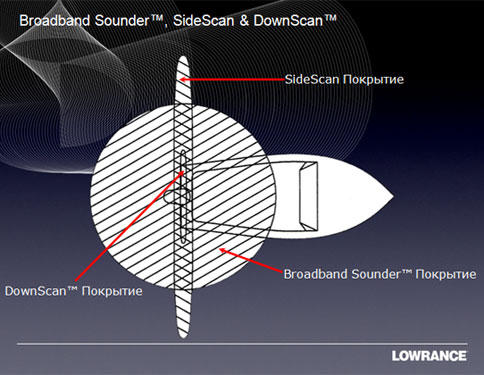

«Broadband Sounder» - форма 200-ой, 83-тей и 50-ой частоты.
«SideScan, DownScan» - форма 455-ой и 800-ой частот.































Вы также можете посомтреть Видео о том, ка работают лучи эхолота - Ссылка на видео.
